Словесен часовник от девет слоя
За мейкърската книга „Projekte mit Arduino und ESP“ Danny Schreiter разработи словесен часовник — всичките девет слоя идват готово изрязани от Formulor.

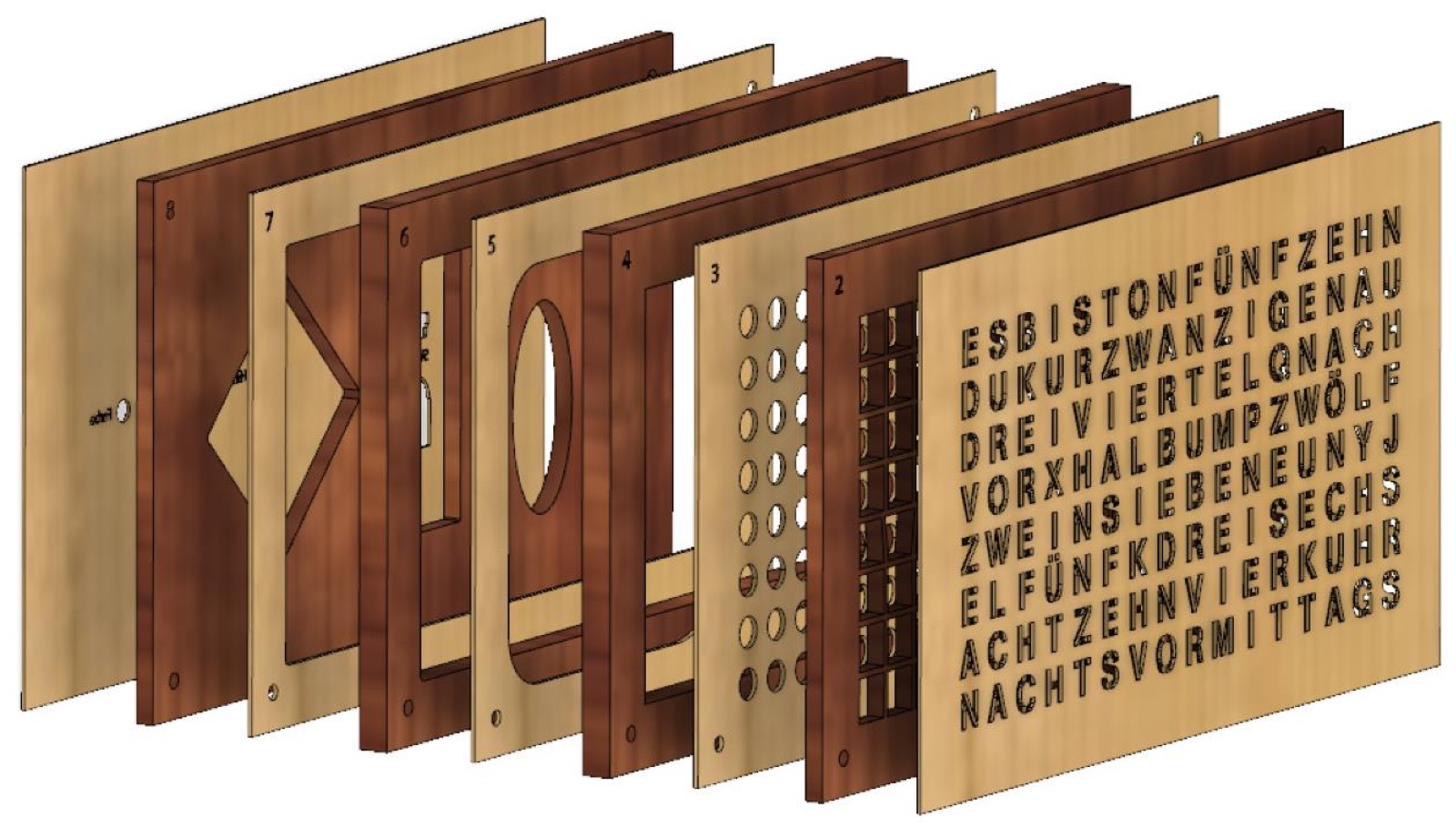

Вместо стрелки словесният часовник показва изречения: „ES IST FÜNF VOR HALB ZWÖLF“, буква по буква с подсветка. Конструкцията е сандвич от девет лазерно изрязани слоя — бамбуков фурнир като лицева страна с растер от букви, МДФ слоеве като дистанционери и гнездо за LED, тънък шперплат като маска срещу разсеяна светлина, бяла хартия като дифузор.
Всички слоеве са приложени към книгата като EPS векторни данни, готови за поръчка на formulor.de: избираш материал, основна плоча 181 × 181 мм (P1), качваш — пет файла стигат за всичките девет слоя. Електрониката зад това: ESP микроконтролер и две платки с LED матрици.
Авторът Danny Schreiter от години разработва прототипите си с разкрои от Formulor — словесният часовник е онази глава от книгата, която ти се иска веднага да направиш.
- Клиент
- Danny Schreiter, Лайпциг
- Проект
- Словесен часовник от книгата „Projekte mit Arduino und ESP“ (издателство BMU)
- Материал и технология
- Бамбуков фурнир 0,6 мм, МДФ 3/5 мм, шперплат 0,8 мм — всички слоеве във формат P1
Повече по темата: bmu-verlag.de
Изображение: Danny Schreiter / BMU Verlag
