Apfel-Abdeckung: eine offene Unterputzdose verschwindet hinter Acrylglas

Im Flur saß eine offene Unterputzdose auf Kinderhöhe. Statt eines weißen Blinddeckels sitzt dort jetzt ein Apfel aus 3 mm Acrylglas — im Browser gezeichnet, gelasert, angedübelt.

Im Flur saß eine offene Unterputzdose in der Wand: ein rundes Loch, in dem die Leitungen frei lagen, direkt neben einer benutzten Steckdose — und genau in der Höhe, in der ein Kleinkind hinlangt, das gerade lernt, dass Löcher interessant sind. Ein weißer Blinddeckel aus dem Baumarkt hätte die Stelle geschlossen und wäre auf der olivgrünen Wand ein weißer Fleck geblieben. Also wurde aus der Stelle eine Form: ein Apfel.

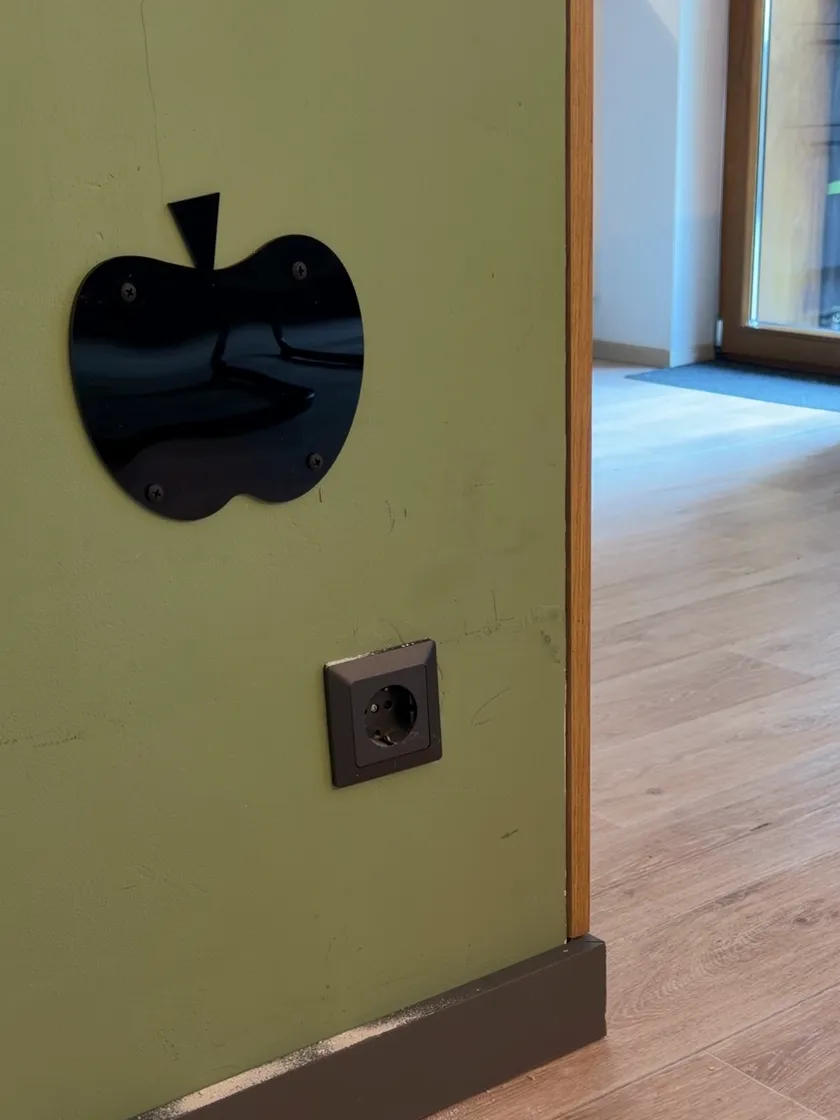

  • Die fertige Abdeckung an der olivgrünen Wand: eine dunkle, glänzende Acrylplatte in Apfelform mit vier Schraubenköpfen, darunter eine Steckdose

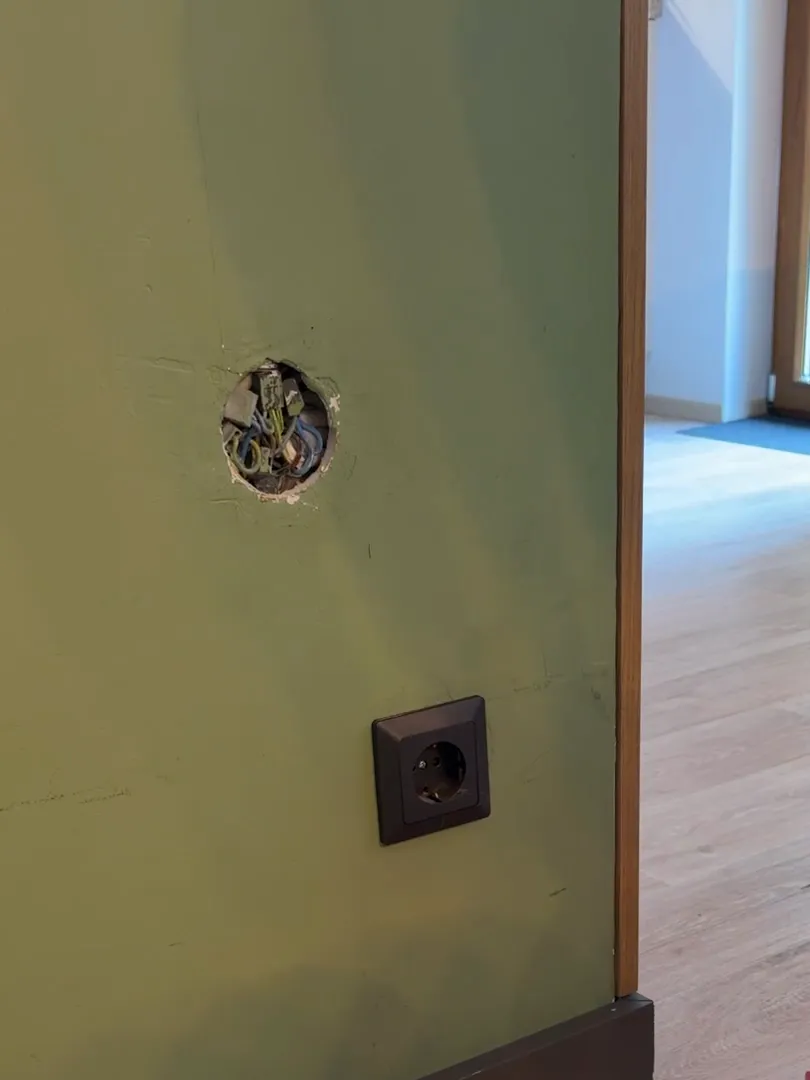

  • Vorher: eine offene, runde Unterputzdose in der Wand, in der die farbigen Leitungen frei liegen, darunter eine geschlossene Steckdose

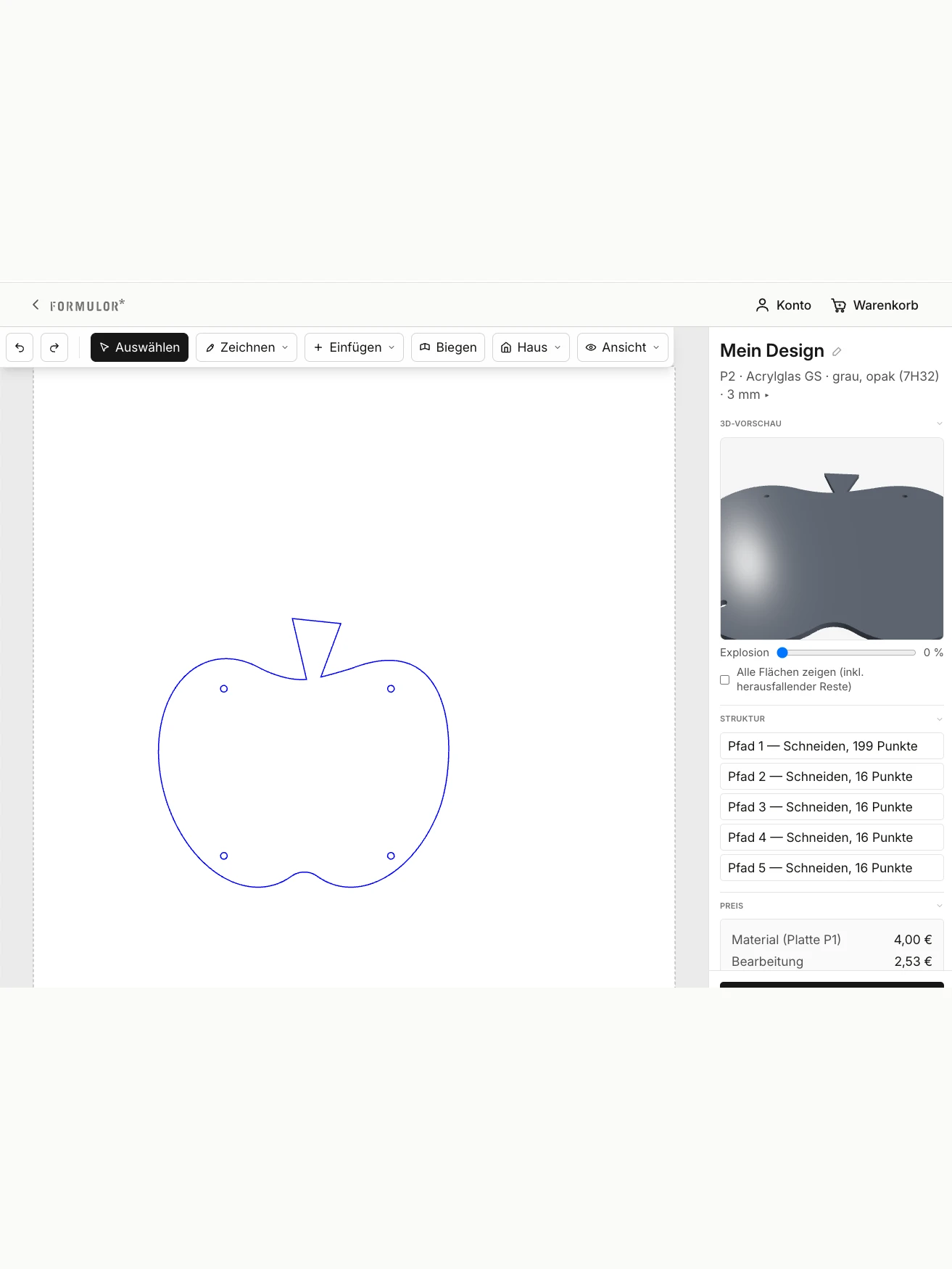

  • Bildschirmfoto des Online-Modellers: die Apfelkontur als blaue Linie mit vier kleinen Kreisen für die Schrauben, daneben Materialwahl, 3D-Vorschau und Preis

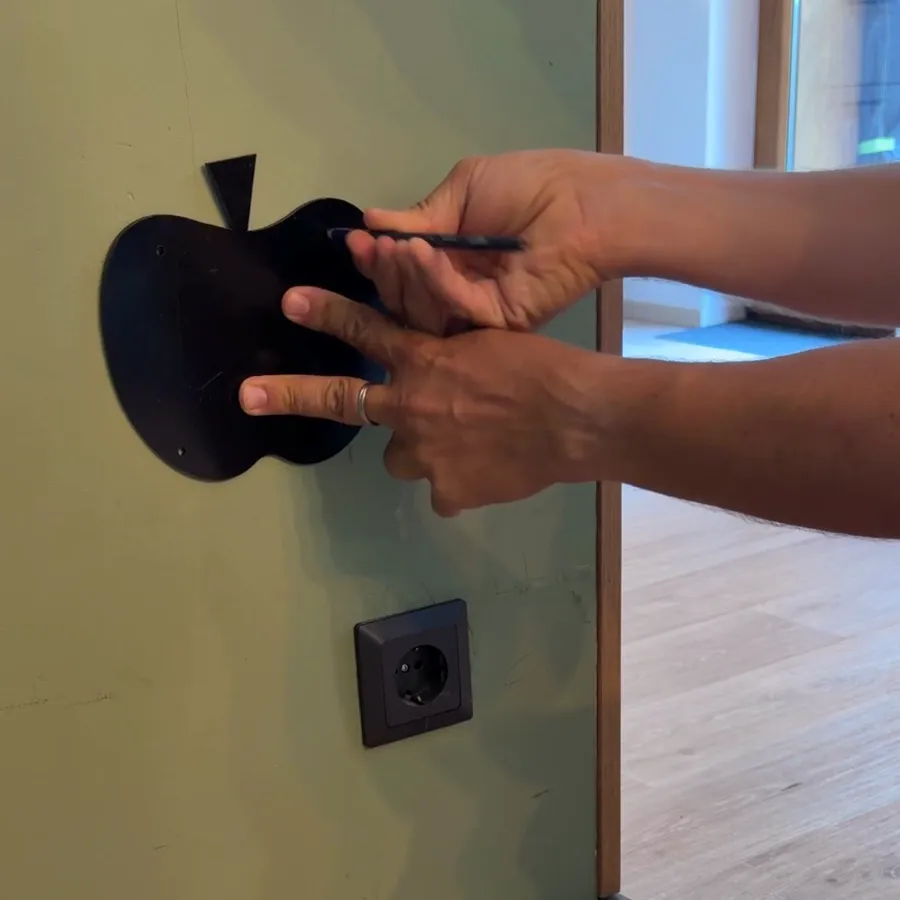

  • Zwei Hände halten die ausgeschnittene Apfelplatte an die Wand und zeichnen mit einem Stift durch eines der Schraublöcher an

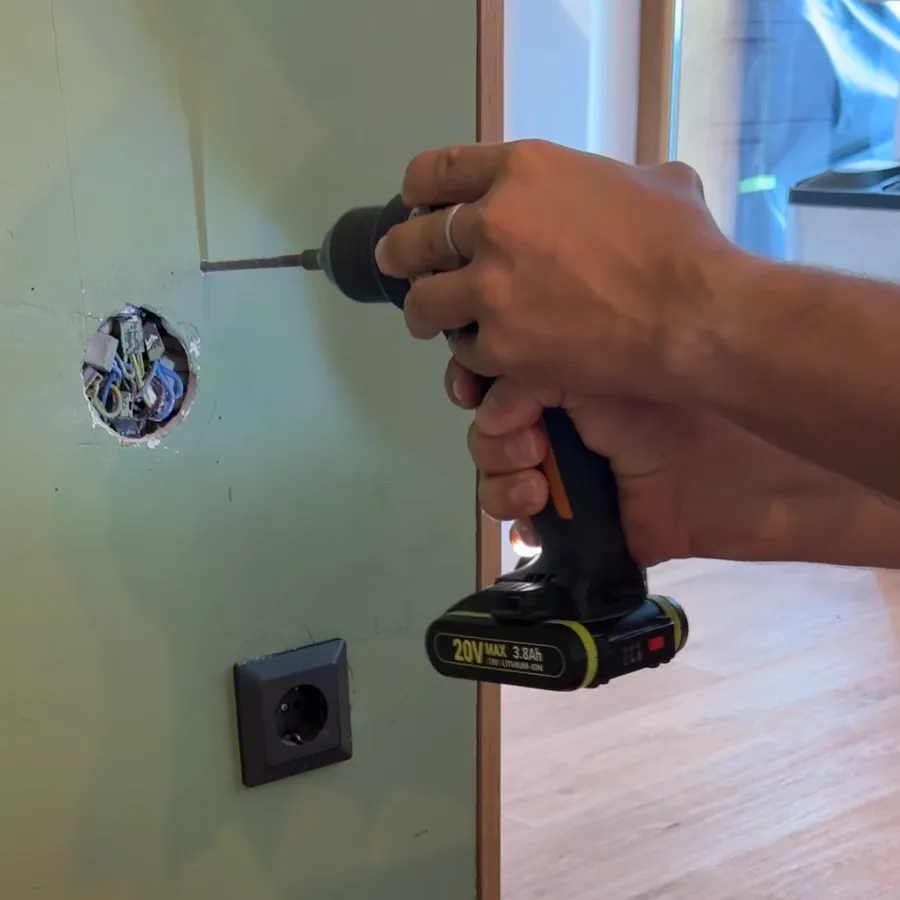

  • Ein Akkubohrer setzt neben der offenen Dose ein Loch in die Wand

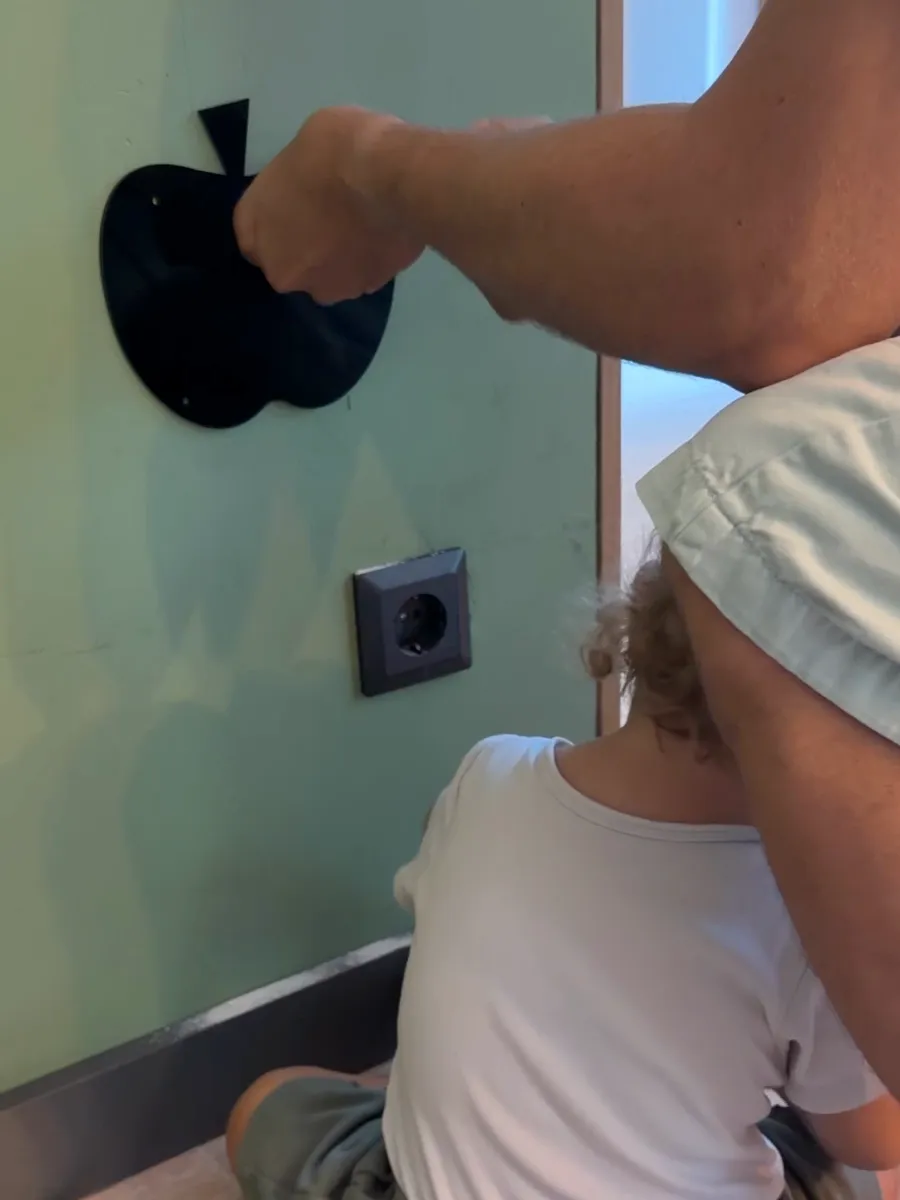

  • Die Platte wird an der Wand festgeschraubt, davor sitzt ein Kleinkind auf dem Boden und sieht zu

Gezeichnet ist die Abdeckung im Modeller, direkt im Browser: eine geschlossene Kontur für den Umriss, vier kleine Kreise für die Schrauben. Mehr braucht die Datei nicht, denn die Zeichnung ist bereits die Fertigungsvorlage — was auf dem Bildschirm steht, wird geschnitten. Material und Preis stehen die ganze Zeit daneben: 3 mm Acrylglas GS in grau opak, ein Ton, der dunkel genug ist, dass die Platte an der Wand schwarz wirkt und blickdicht bleibt. Die Schraublöcher sind Teil der Zeichnung und werden mitgeschnitten — nachträglich in Acrylglas zu bohren, endet leicht mit einem Riss, der vom Bohrer wegläuft.

An der Wand ist es eine Viertelstunde: Platte anhalten, durch die vier Löcher anzeichnen, bohren, dübeln, schrauben. Sie ist gut doppelt so breit wie die Steckdose darunter und steht ringsum großzügig über die Öffnung hinaus. Ein Punkt bleibt dabei keine Geschmacksfrage: Eine geschraubte Acrylplatte ist eine Blende, kein elektrischer Schutz. Die Dose selbst gehört fachgerecht verschlossen — Adern isoliert, passender Deckel drauf, im Zweifel von einer Elektrofachkraft. Die geschnittene Form kommt darüber, weil sie schöner ist als der Deckel, nicht an seiner Stelle. Alles andere daran ist übertragbar: Wolke, Blatt, Buchstabe, Firmenzeichen — es ändert sich nur die Kontur, nicht der Aufwand.

Häufige Fragen

Ersetzt so eine Abdeckung einen Blinddeckel?

Nein. Die Acrylplatte ist eine Blende vor der Wand — kein elektrischer Schutz und kein Berührungsschutz im Sinne einer Norm. Eine Dose, in der Leitungen liegen, gehört fachgerecht verschlossen: Adern isoliert, passender Deckel drauf, im Zweifel von einer Elektrofachkraft. Die geschnittene Form kommt darüber, weil sie schöner ist als der Deckel, nicht an seiner Stelle.

Wie ist die Platte befestigt?

Mit vier Schrauben in Dübeln. Die Löcher sind Teil der Zeichnung und werden mit ausgeschnitten — das ist der Punkt: Acrylglas nachträglich zu bohren, endet leicht mit einem Riss, der vom Bohrer wegläuft. An der Wand wird durch die fertigen Löcher angezeichnet, gebohrt, gedübelt und verschraubt.

Welches Material eignet sich für so eine Blende?

Hier ist es Acrylglas GS in grau opak, 3 mm — blickdicht, abwischbar und dunkel genug, dass es an der Wand schwarz wirkt. Andere opake Acrylfarben tun dasselbe; Sperrholz oder MDF passen, wenn die Fläche gestrichen oder geölt wird. Klarer oder transparent gefärbter Kunststoff scheidet aus: Man sähe hindurch, und genau das soll er ja nicht.

Wie zeichne ich so eine Form selbst?

Im Online-Modeller direkt im Browser, ohne Grafikprogramm: Umriss zeichnen, für jede Schraube einen Kreis setzen, Material und Stärke wählen. Preis und 3D-Vorschau stehen währenddessen daneben. Wer lieber im eigenen Programm arbeitet, lädt stattdessen eine Vektordatei hoch — das Ergebnis ist dasselbe.

Wie groß muss die Abdeckung sein?

Groß genug, dass sie die Öffnung ringsum deutlich überdeckt und die Schrauben in unversehrtem Untergrund sitzen, nicht am Rand des Lochs. Bei diesem Apfel ist das gut die doppelte Breite der Steckdose darunter. Nach oben setzt nur das Plattenformat eine Grenze.

Kunde
Formulor — eigener Entwurf
Projekt
Abdeckung in Apfelform für eine offene Unterputzdose in Kinderhöhe
Material & Verfahren
Acrylglas GS, grau, opak (7H32), 3 mm — lasergeschnitten
